1、配置特點
山東科大中天安控科技有限公司生產的PLC控制柜采用市場占有率高的通用性控制器西門子s7-1200PLC為核心(自帶以太網接口、支持市面常見通信協議、性能穩定,性價比高、開放性強、市場占有率高、編程人員數量多、后期維護方便),PLC兩路對外通信的RS485接口端口和流量?jī)x表、變頻器、電表等設備通信。
控制柜內儀表、PLC模塊供電分離,提高供電安全、可靠性,模擬量通道獨立保險設計;UPS容量1KVA(≥30min),電源抗干擾措施,獨立設置安全地排和抗干擾地排;線槽留有足夠的寬度。PLC信號通道少量(10%左右)預留。
2、功能
1)數據(溫度、壓力、流量、頻率、電能)采集與顯示;
2)二網供回水平均溫度、二網回壓、二網溫差自動控制,調節閥、電磁閥等自動控制;
3)數據超限報警、異常停機報警;
4)數據超限保護性停機;
5)并網/孤島自動運行自動切換、個性化溫度曲線功能;
6)參數本地/遠程設定功能
7)巡檢簽到功能;
8)TCP/IP及RS485/modbus通信功能;
3、功能特點
1)復合型控制策略,二級網供回水平均溫度控制一級網電動閥門為核心控制策略,一級網恒流量控制為輔;一補二恒壓補 水與補 水泵上下限補 水策略;二網循環泵采用二網供回水溫差控制策略為主,壓差控制為輔。
2)一網電動閥支持手動/獨立自動/遠程自動/大網自動運行等模式。
3)個性化溫度曲線及權重功能。
4)模糊PID控制,反應快、控制精度高、抗干擾與恢復能力強,可有效的解決大滯后系統的控制精度與穩定性。
5)分級權限設計,不同權限有不同的操作權限。
4、產品展示

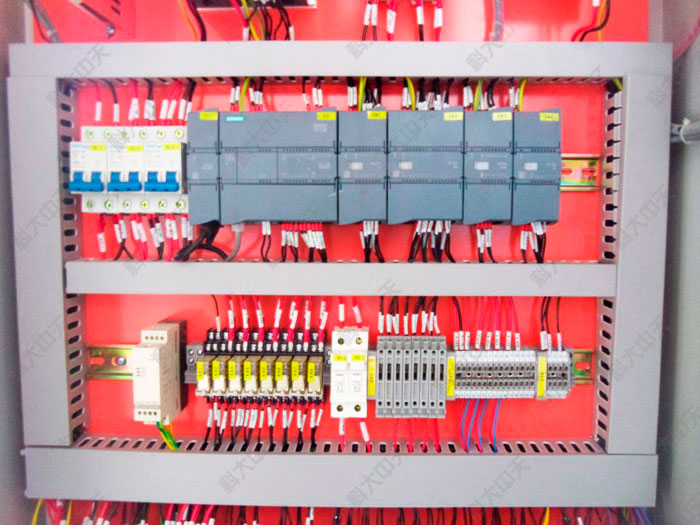

簡易性PLC控制柜

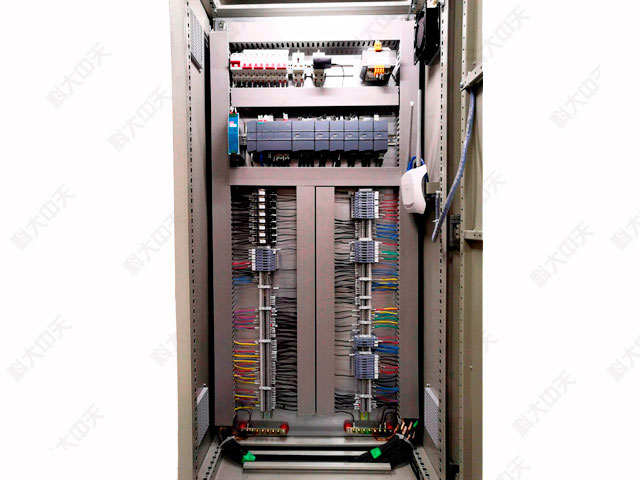

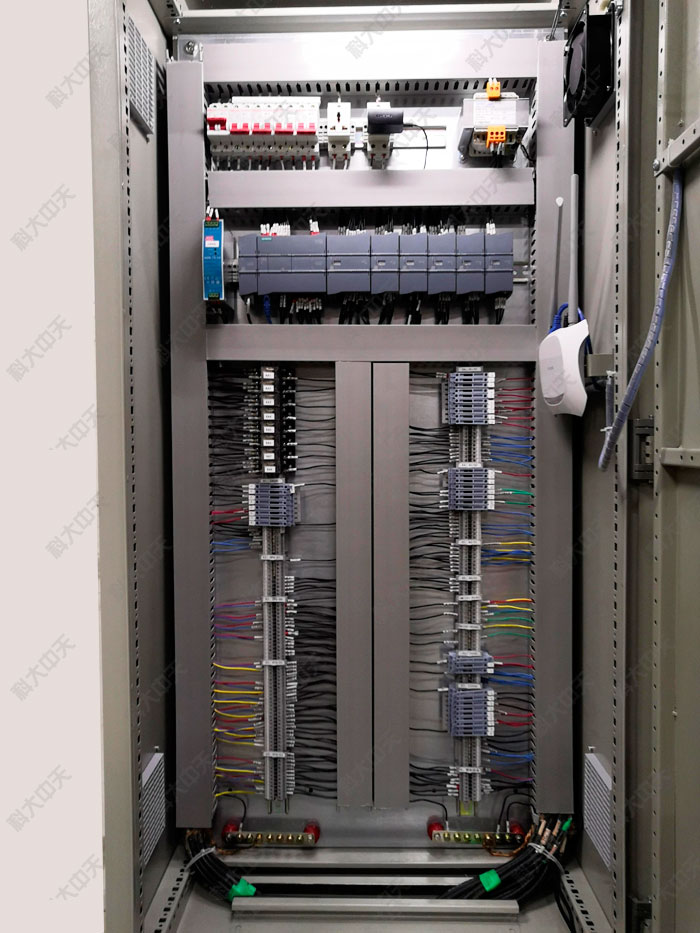

標準型PLC柜
