山東科大中天首站自控解決方案：集中供熱首站是電廠熱能向外輸送的十分重要的環節，其運行狀態直接影響整個大網的效能和用戶感受。首站在整個熱網系統中起著舉足輕重的作用，其中控系統至關重要！

1、基本運行過程

       熱電廠汽輪機抽汽后先經過汽動泵降低內能后再進入管殼式加熱器釋放內能后變?yōu)槔淠祷劐仩t。汽動泵驅動一級管網中的回水進入加熱器加熱后計入一網供水管道流向換熱站；供熱初期/末期氣溫較高、供熱負荷較低時，采用汽動泵和乏汽加熱器基本滿足供熱的熱量和流量需求；當供熱中期或者供熱負荷較高時，啟動電動泵和備用加熱器為管網提供更高的熱量和流量。

2、自控系統基本功能

       1）數據（溫度、壓力、流量、頻率、電能）采集與顯示；

       2）供水溫度、供水流量、供回水壓力、蒸汽流量等控制；

       3）數據超限報警、異常停機報警；

       4）數據超限保護性停機；

       5）歷史數據記錄、報表、曲線等功能

       6）OPC發布，部分關鍵數據允許第三方通信

3、自控選型

       首站的作用是很重要的，必須有一套安全控制系統來保證設備的正常運轉。DCS控制系統正好適合當前的需求。

       優穩 UW500全集成新一代主控系統基于全智能化、全數字化、全網絡化設計思想；采用分布式多處理器智能化體系結構；具有模塊化柔性設計，各模塊智能自治、分工協作；實現過程控制、邏輯控制、順序控制綜合；支持先進控制與過程優化算法集；提供開放數據接口、現場總線與工業網絡接入；具有可靠性高、系統開放、構成靈活、界面友好、功能強大、維護簡便的特點。

       ①硬件：

       I/O模塊點點隔離、點點互隔、在線點點更換，可滿足核電、緊急停車等高可靠安全領域要求；支持電壓/電流/熱電阻/熱電偶全量程高精度通用模擬輸入，自診斷自校正、免調校免維護；

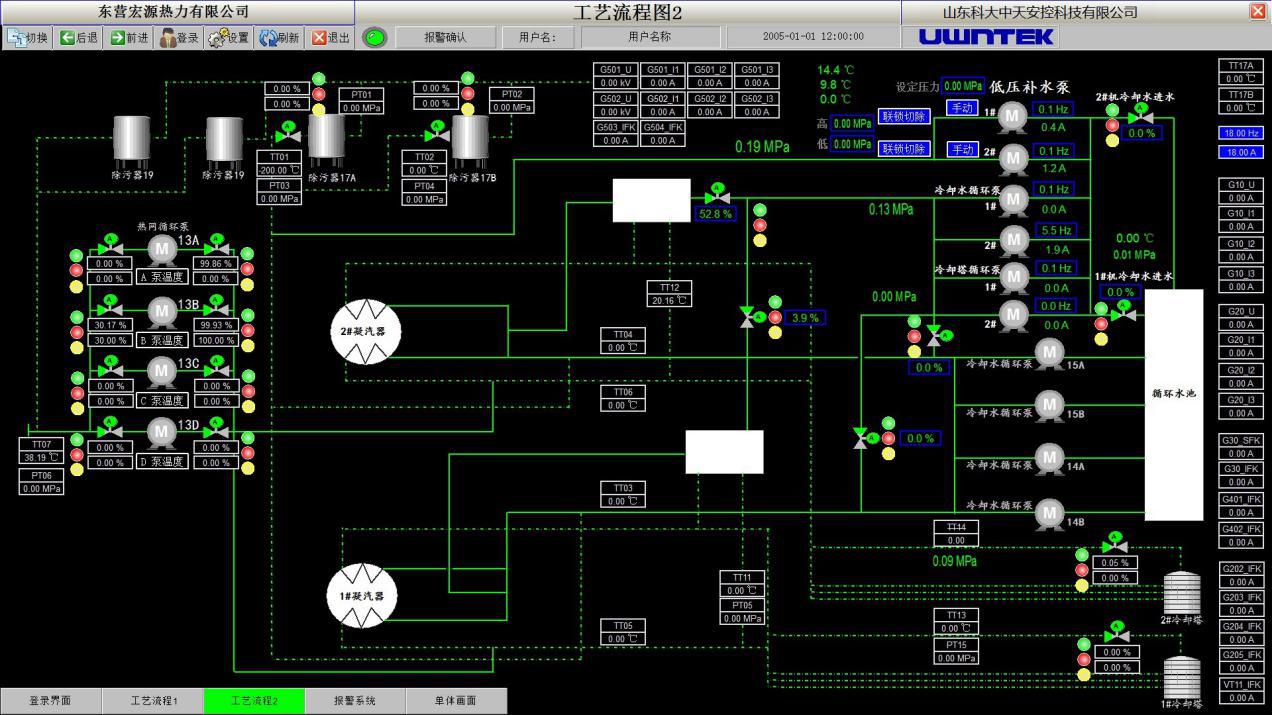

       ②UW500控制工程軟件平臺：

       強大的硬件故障診斷能力，診斷信息定位到通道，幫助用戶快速發現故障點；算法在線組態從根本上解決了升級控制策略過程中造成工程現場停機重啟的問題。

       行業算法庫是對某一行業普遍算法統一規整的結果，兼具行業的普遍性與特殊性，將于行業包的形式定期發布，終端只需加載便可輕松擁有。
